IEC61032测试指
 点击放大 |
|
详细说明

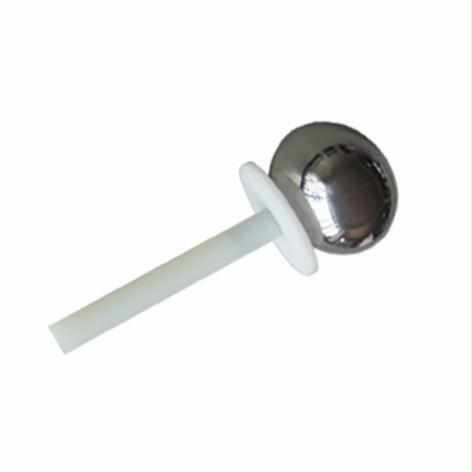

IEC61032 & GB/T16842测试试具A (Test Probe A)
| 探球直径 | 50mm |
| 手柄直径 | 10mm |
| 手柄长度 | 100mm |
| 挡板直径 | 45mm |
| 挡板厚度 | 4mm |
IEC61032 & GB/T16842 测试试具B (Test Probe B)
| 弯指直径 | 12mm |
| 弯指长度 | 80mm（三节总长度） |
| 挡板直径 | 50mm |
| 挡板长度 | 100mm |

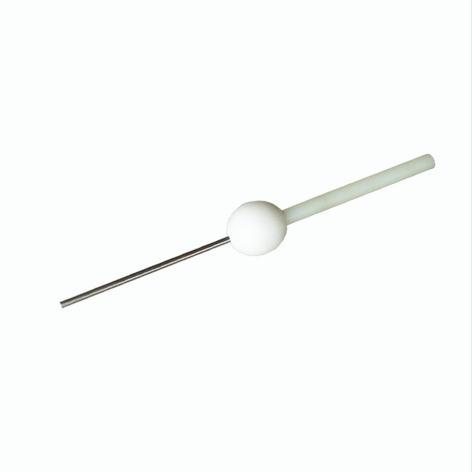

IEC61032 & GB/T16842 测试试具C (Test Probe C)
| 探棒直径 | 2.5mm |
| 探棒长度 | 100mm |
| 挡球直径 | 35mm |
| 手柄直径 | 10mm |
| 手柄长度 | 100mm |

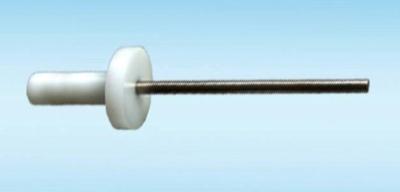

IEC61032 & GB/T16842 测试试具D (Test Probe D)
| 探棒直径 | 1mm |
| 探棒长度 | 100mm |
| 挡球直径 | 35mm |
| 手柄直径 | 10mm |
| 手柄长度 | 100mm |
IEC61032 & GB/T16842 测试试具11 (Test Probe 11)（带力）
| 直指直径 | 12mm |
| 直指长度 | 80mm |
| 挡板直径 | 50mm |
| 挡板厚度 | 5mm |
IEC61032 & GB/T16842 测试试具12 (Test Probe 12)
| 探棒直径 | 4mm |
| 探棒长度 | 50mm |
| 挡板直径 | 25mm |
| 挡板厚度 | 4mm |

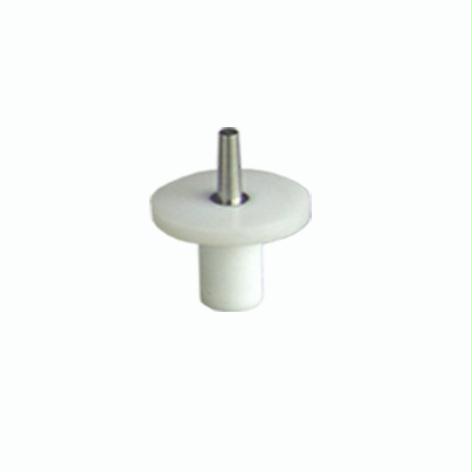

IEC61032 & GB/T16842 测试试具13 (Test Probe 13)
| 探棒直径 | 头部：3mm，底部：4mm |
| 探棒长度 | 15mm |
| 挡板直径 | 25mm |
| 挡板厚度 | 4mm |
IEC61032 & GB/T16842 测试试具18 (Test Probe 18)
| 弯指直径 | 8.6mm |
| 头部半径 | 4.3mm |
| 弯指总长度 | 57.9mm（三节，每节19.3mm） |
| 第一节手柄直径 | 38.4mm |
| 第一节手柄长度 | 101.6mm |
| 第二节手柄直径 | 38.1mm |
| 第二节手柄长度 | 451.6mm |
IEC61032 & GB/T16842 测试试具19 (Test Probe 19)
| 弯指直径 | 5.6mm |
| 头部半径 | 2.8mm |
| 弯指总长度 | 44mm（三节总长） |
| 第一节手柄直径 | 25.9mm |
| 第一节手柄长度 | 101.6mm |
| 第二节手柄直径 | 25.4mm |
| 第二节手柄长度 | 464.3mm |

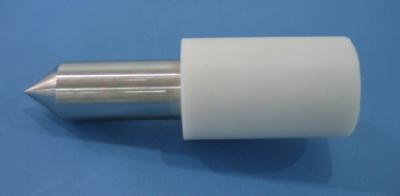

IEC61032 & GB/T16842 测试试具41 (Test Probe 41)
| 探棒直径 | 30mm |
| 探棒长度 | 80mm |
| 手柄直径 | 50mm |
| 手柄长度 | 80mm |
